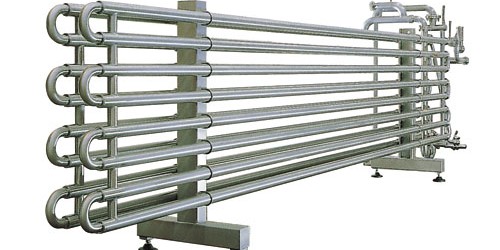

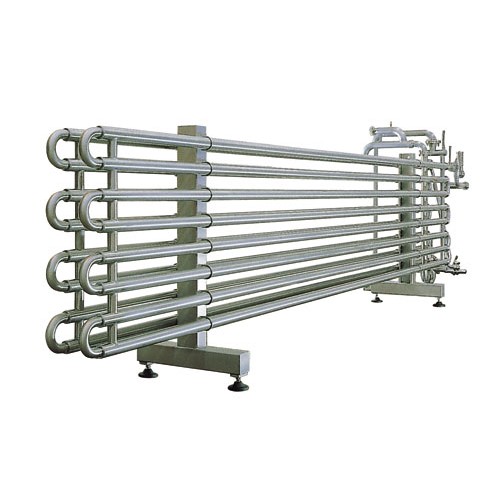

Теплообменники труба в трубе

Теплообменники труба в трубе используются в основном для нагрева или охлаждения теплоносителя в тех случаях, когда требуются небольшие поверхности теплообмена (обычно до 50 м²). Они также могут быть использованы в процессах, сопровождающихся частичным кипением или конденсацией теплоносителя.

 Сравнительно высокие объем и стоимость на единицу поверхности теплообмена компенсируются преимуществами теплообменников «труба в трубе», которые заключаются, прежде всего, в разнообразии компоновок, и, кроме того, в возможности сборки их из стандартных элементов на месте монтажа. При необходимости поверхность теплообмена может быть увеличена за счет установки дополнительных секций. Подходящим выбором конструкции входных и выходных патрубков можно обеспечить эффективную очистку поверхности теплообмена по обеим сторонам. Конструкция позволяет достаточно просто выполнять контроль распределения потоков теплоносителя по каждому каналу теплообменника, что особенно важно при охлаждении вязких жидкостей, когда в случае необходимости один насос может быть установлен для группы теплообменников.

1— труба теплообменная; 2 — труба кожуховая; 3 — опора; 4 — решетка кожуховых труб; 5 — камера; 6 — решетка теплообменных труб; 7 —фланец специальный соединения кожуховых труб с решеткой теплообменных труб; 8 — фланец специальный

Аппараты изготовляются однопоточные разборные типа ТТОР, однопоточные не разборные типа ТТОН, многопоточные типа ТТМ и их модификации. Теплообменники изготавливаются следующих исполнений:

1 — с приварными двойниками
2 — со съемными двойниками

В теплообменниках применяются теплообменные трубы гладкие (Г), с продольным оребрением (ПР) и ошипованные (Ш).

Пример условного обозначения теплообменного аппарата при заказе

Теплообменник труба в трубе однопоточный разборный со съемными двойниками (исполнения 2), с диаметром теплообменных и кожуховых труб

d/D = 89/133, на условное давление внутри и снаружи теплообменных труб Рв/Рн = 4,0/1,6 МПа с гладкими теплообменными трубами (Г) длиной 6 м., материального исполнения М1, климатического исполнения (У).

Теплообменник ТТОР-2-89/133-4,0-1,6/6-Г-М1-У
ТУ3612-014-00220302-99
