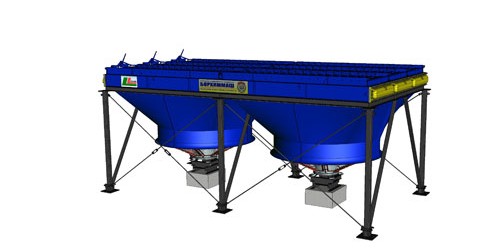

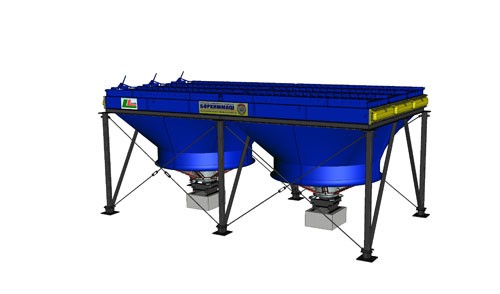

Аппарат воздушного охлаждения горизонтальный 2АВГ

Аппарат воздушного охлаждения горизонтальный это трубчатый оребренный воздушный теплообменник по классификации теплообменных аппаратов. Он состоит из теплообменного блока, рамы, корпуса, а также асинхронных или электронно-коммутируемых вентиляторов. В зависимости от принципиального назначения в технологической схеме такие аппараты могут предназначаться, как для охлаждения, так и для нагрева рабочих сред. Отличительная особенность всех трубчатых оребренных теплообменников такого типа это то, что одним из теплоносителей является воздушная среда.

По принципиальному назначению теплообменной секции аппараты воздушного охлаждения делятся на охладители жидкостей, охладители парообразных смесей, конденсаторы или охладители газа, работающие в транскритическом цикле. Сокращенная общепринятая аббревиатура такого оборудования это АВО (аппараты воздушного охлаждения). В зависимости от выполняемых функций или расположения в технологической схеме секции АВО могут работать как экономайзеры или переохладители, конденсаторы или испарители, а также выполнять обязанности по сбросу теплоты в окружающую среду, как в режиме фрикулинга, так и по принципу выносного сухого охладителя (драйкулера) от холодильной машины (чиллера).

Структурно, оборудование представляет из себя теплообменную секцию, в раме, зашитую с двух сторон трубными решетками, и проставками трубных досок между ними, в случае большой длины (более двух метров). Теплообменник выполнен из змеевика медных труб (или труб из нержавеющей стали), с нанесенными ребрами (ламелями), выполненными, как правило из алюминия. Для агрессивных воздушных сред может применяться дополнительная защита ламелей или ребра из нержавеющей стали. Конструкция закрыта металлическим корпусом, с опорами монтажа (ножками).

Асинхронные или электронно-коммутируемые вентиляторы направляют поток воздуха к теплообменной секции, интенсифицируя процесс теплообмена между рабочими средами за счет эффекта вынужденной конвекции. Рабочая жидкость, газообразная или парожидкостная среда, которую необходимо охладить, поступает в трубки змеевика через входной коллектор или специальный дистрибьютор (паук), проходит его, собирается в выпускной коллектор и покидает АВО. При повышенных нагрузках и увеличенном теплосъеме, секции аппаратов воздушного охлаждения могут быть соединены между собой в параллель.
