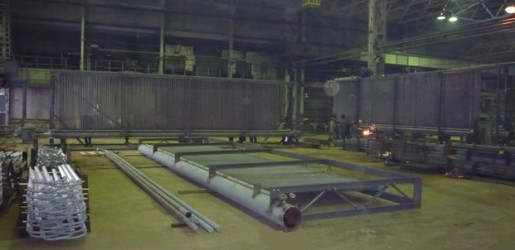

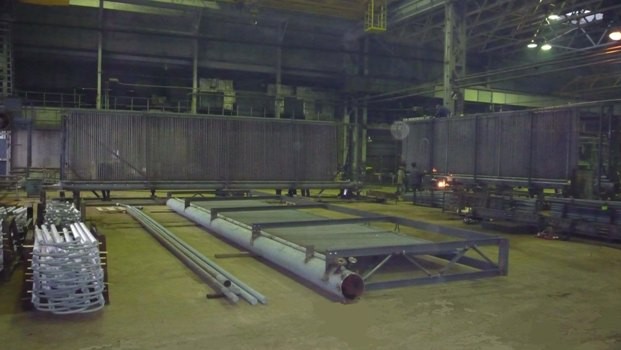

Секция теплообменная поверхностного конденсатора
Описание
Технические характеристики
Секция теплообменная поверхностного конденсатора предназначена для воздушной глубокой конденсации отработанного пара на блоке вакуум-вытяжки путем охлаждения оребренных биметаллических труб потоком воздуха, нагнетаемого вентилятором. Теплообменная секция находится в технологической цепи агрегата по производству жидкого аммиака.
|
Технические характеристики секции теплообменной поверхностного конденсатора: |
|
|
Поверхность теплообмена секции, м2 |
От 2099 до 2706 |
|
Коэффициент оребрения труб |
22 |
|
Длина U-образных оребренных труб, м |
5,8 |
|
Число рядов труб |
4 |
|
Число ходов по трубному пространству |
4 |
|
Условное давление, МПа |
0,073(0,73) |
|
Материальное исполнение |
Б1; Б1(ст.20 с оцинкованными трубами); Б3 |
